Air Knocker

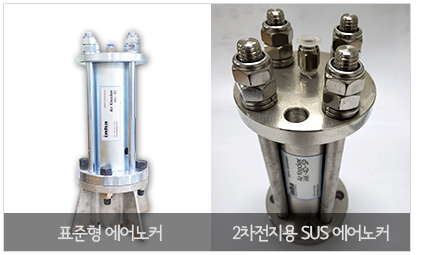

title_big.jpgAIR KNOCKER


AIR KNOCKER의 분체공정 중 Hopper, Silo, Cyclone 등에 나타나는 분체특유의 부착 등 trouble을 해소하기 위한 기기로 간편하고 완전한 효과를 보여주는 독특한 기기입니다.



AIR KNOCKER는 축적된 압축공기의 순간적 방출에 의해 Magnetic Piston이 하부 Piston을 충격하여(보통 1분에 6~8회) 그 충격력이 Silo. Hopper 등에 전달되어 분체의 부착 또는 브릿지 현상 등을 방지하는 탁월한 기기입니다.



























title_small.jpg제품구조 및 사양

제품도면.png 제품도면2.png

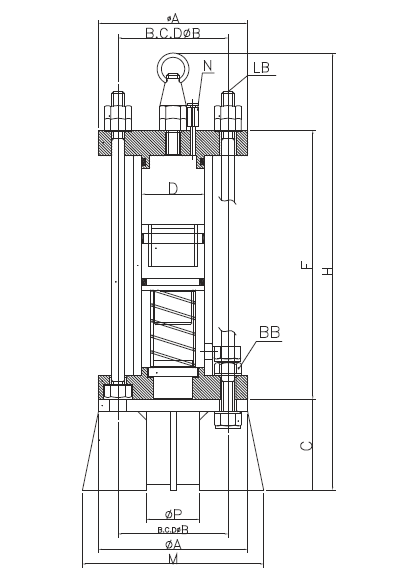

D-SERIES

    단위 : mm

MODEL ØA B ØC ØD E ØF H S T ØN PT
iHG4D 95 16 95 40 16 70 172 12 60 8 1/4
iHG6D 138 16 138 60 16 108 212 15 65 8 1/4
iHG8D 148 16 148 80 19 120 260 18 70 8

1/4



MODEL 사용압력 공기소비량 충격력 중량
iHG4D 2.5~5kg/cm² 0.081/회 2.15kg.m/s 4.5kg
iHG6D 3.0~5kg/cm² 0.221/회 7.40kg.m/s 13.0kg
iHG8D 3.0~5kg/cm² 0.451/회 16.40kg.m/s 19.0kg

※ 상기 사양은 기계성능 개선을 위해 다소 변경될 수 있습니다.

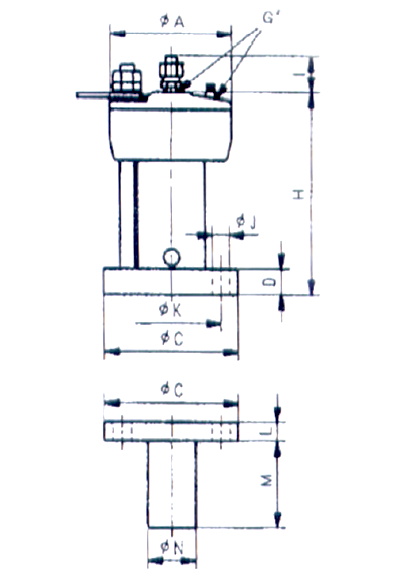

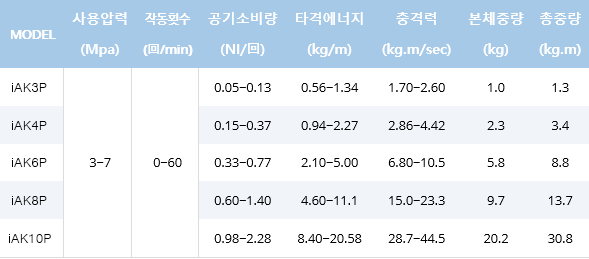

P-SERIES

단위 : mm

MODEL ØA ØC D G" H I ØJ ØK L M ØN
iAK3P 66 70 13 1/8 95 (25) 8.2 55 8 35 27.2
iAK4P 86 95 18   140   12.2 70 13 60 34.0
iAK6P 115 138 22   183   14.5 110 15 80 76.3
iAK8P 146 148 26 1/4 222 (28) 14.5 120 18 90 76.3
iAK10P 175 208 30   270   17 170 23 115 114.3

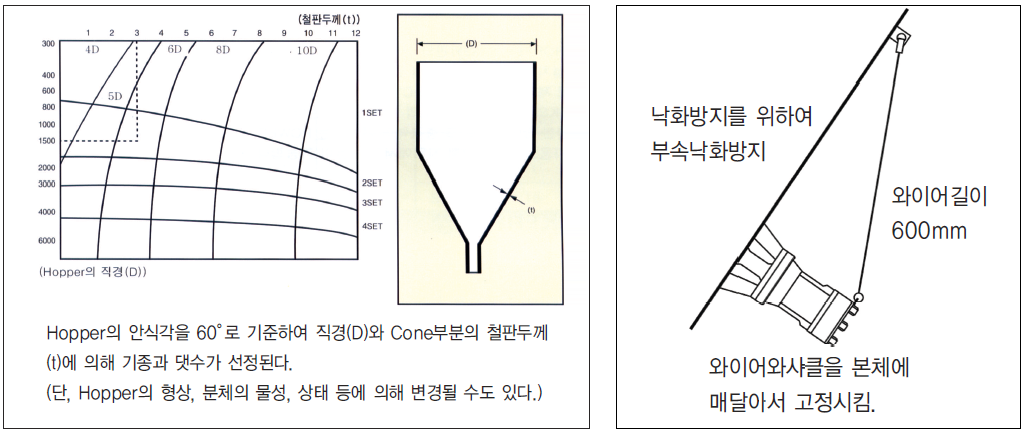

title_small.jpg기기선정 및 설치

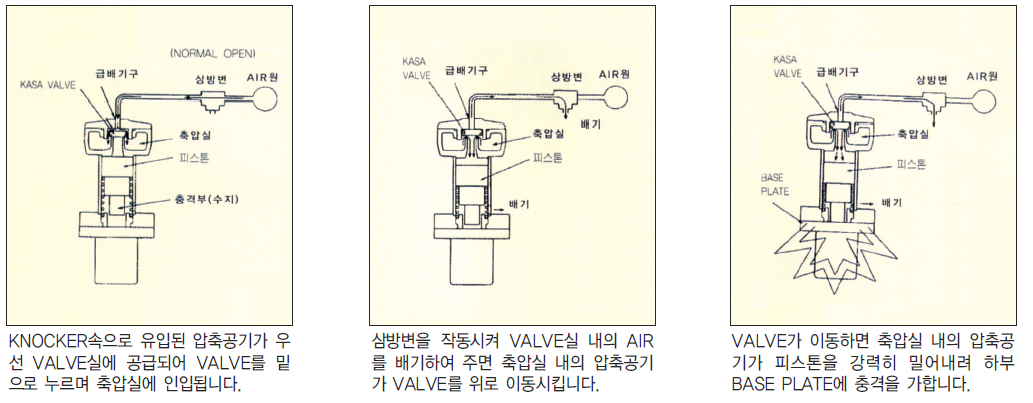

title_small.jpg작동원리

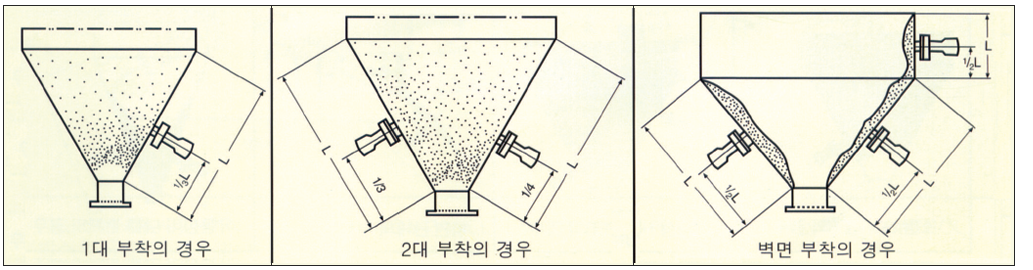

title_small.jpg부착의 예






title_small.jpg배관접속 방법

  • 삼방 전자 밸브를 사용하는 경우는 통상 배관 'a'를 참조
  • 전용 조작반을 사용하는 경우는 'b' 참조
  • 방폭 지역이나 전원이 없는 경우는 'c' 참조



  1. 통상배관의 배관 예

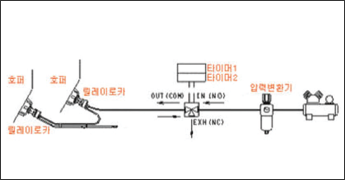

    a. 삼방면 전자 밸브를 사용하는 경우

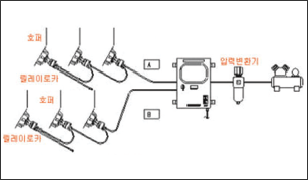

    b. 전용 조작반을 사용하는 경우

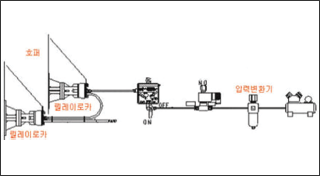

    c. 수동 조작하는 경우




  2. 통상배관의  튜브 길이

  • 배관용 튜브는 가능한 한 짧게 배관해 주세요. 튜브가 길면 압력의 손실이 높아 타격력이 저하됩니다.
  • 배관용 튜브의 최대 길이는 기종, 에어압력 및 제어기기에 따라 다릅니다. 최대 길이를 넘으면, 능력이 저하됩니다.
  • 노커~저작 기기의 배관을 행하는 경우는 Ø8mm 또는 Ø10mm의 나일론 튜브 혹은 우레탄 튜브를 사용합니다.





title_small.jpg통상배관의 튜브길이 : 수동조작반을 사용하는 경우

MODEL 수동조작반 ~ 노커사이의 최대 튜브길이
iAK4SP 3m
iAK6SP 8m
iAK8SP 10m
iAK10SP 10m
MODEL 릴레이 튜브길이 사용압력
iAK4SP 5m 이하 0.39MPa 이하
iAK6SP 5m 이하 0.49MPa 이하
iAK8SP 10m 이하 0.49MPa 이하
iAK10SP 10m 이하 0.54MPa 이하
