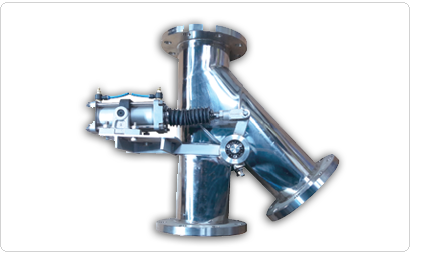

3-WAY DIVERTER VALVE
|
|
3-WAY DIVERTER VALVE는 분립체의 이송 Line 및 분기 Shute 등에 사용하기 위한 3-WAY 변환기기로 사각, 원형 등이 있습니다.
특징으로는, ① 초경량 제작으로 취급이 매우 간편하며(주물형 분기 Valve에 비해 1/3이하의 무게임) ② 완별한 Sealing이 가능합니다.(Shaft 하부는 Labyrinth Seal로 처리되고 Damper는 본체의 특수 홈과 Urethane Seal의 완벽한 접촉으로 처리됨) ③ 분립체 접촉부위가 SUS304로 이물질 혼입의 염려가 없는 위생적인 기기이며 ④ 구조가 간단하여 유지보수가 편리합니다. ⑤ 주물형 분기 Valve에 비해 가격이 저렴합니다. |

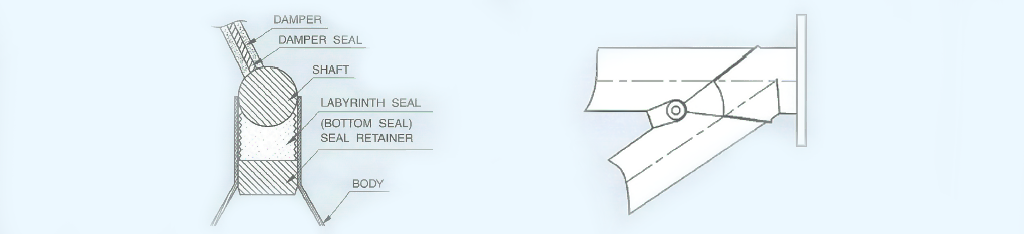

SEAL 구조

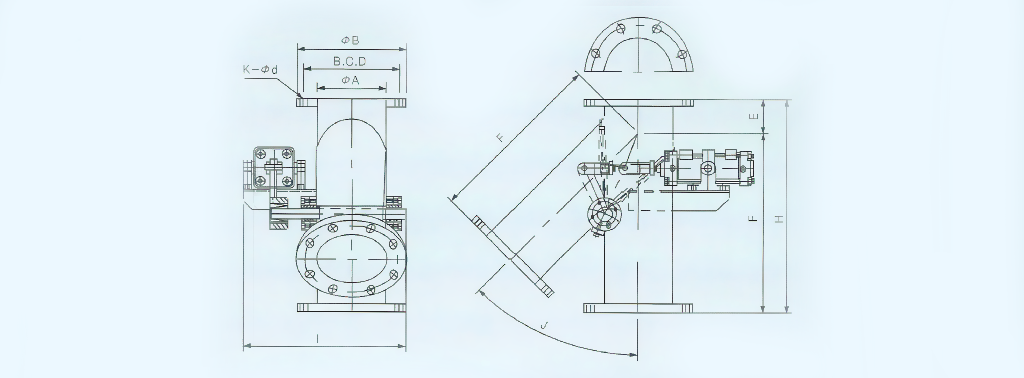

제품사양
| MODEL | ØA | ØB | (B.C.D)C | N-Ød | E | F | H | I | J | CYLINDER | 중량(kg) |
| iDV 100 | 114 |
210 |
175 |
8-19 | 130 | 450 | 580 | 306 | 35° | Ø40X100 ST | 21 |
| iDV 150 | 165 |
280 |
240 |
8-23 | 82 | 428 | 520 | 393 | 45° | Ø63X100 ST | 33 |
| iDV 200 | 216 |
330 |
290 |
12-23 | 74 | 541 | 615 | 448 | 45° | Ø63X150 ST | 40 |
| iDV 250 | 267 | 400 | 355 | 12-25 | 100 | 720 | 820 | 505 | 35° | Ø80X150 ST | 51 |
| iDV 300 | 318 | 445 | 400 | 26-25 | 120 | 900 | 1020 | 540 | 35° | Ø100X200 ST | 60 |
※ 그 이상의 규격은 맞춤제작으로 가능합니다.
Standard 부품 : Air Cylinder, Solenoid Valve, Limit Switch

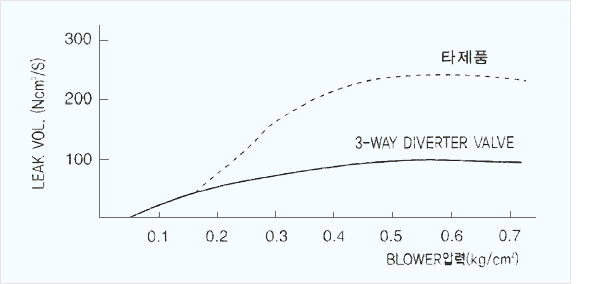

AIR LEAK CURVE
|
|
- 관내압력 : 0.1~0.6kg/cm²
- Diverter Valve는 관내압력이 1.0kg/cm² 이하의 경우에만 충분한 기능을 발휘할 수 있다. (Roots Blower를 이용하는 공기수송 Line에는 언제나 우수한 성능을 발휘할 수 있다) |
