a1.jpg미세기포 산기관 (Fine Bubble Diffusers)

미세기포 산기관은 하. 페수처리장의 폭기조 또는 균등분매조 내에서 장기간 사용하는데 가장 적합한 멤브레인을 필요로 하고 있으며,

디스크형과 튜브형 두 가지가 있습니다.

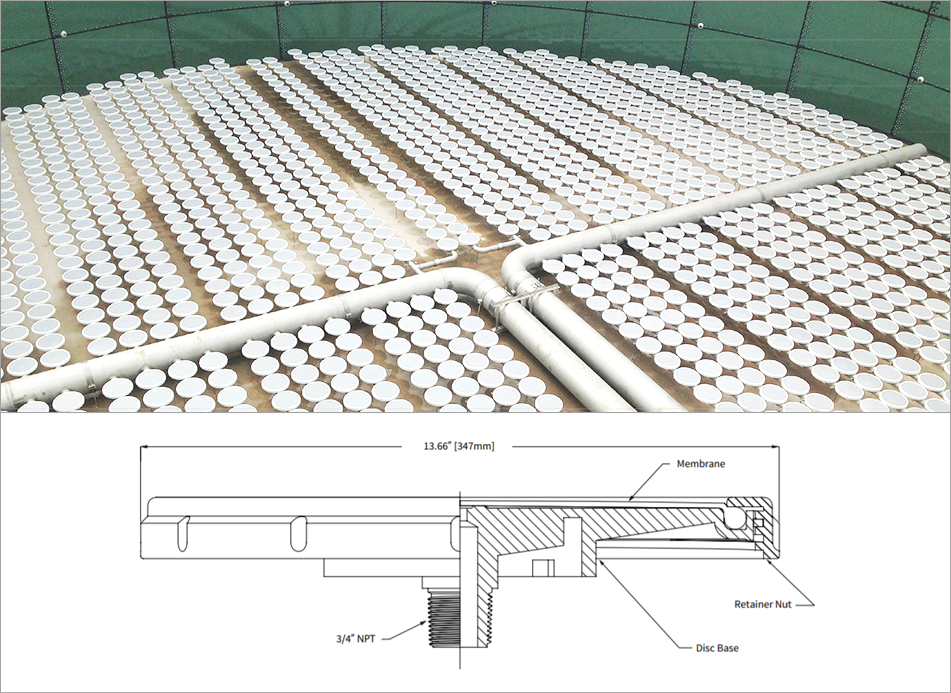

디스크형 산기관 (Disc Type Diffusers)

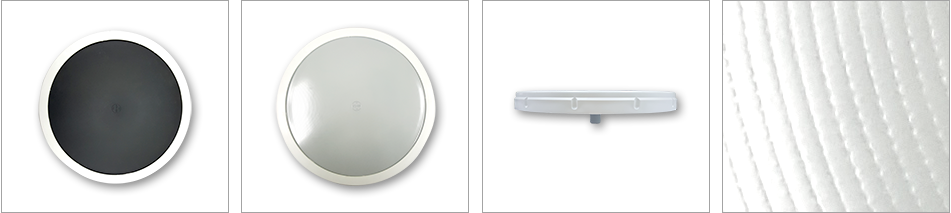

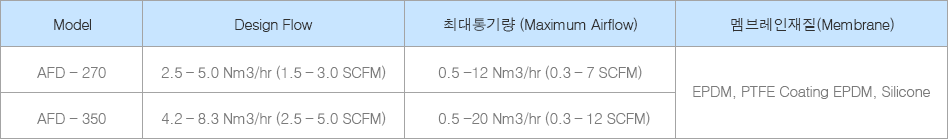

Model : AFD270(9인치), AFD350(11인치)

AFD270- 9인치 디스크형 멤브레인 산기관은 산소전달효율 및 폭기조의 전면 폭기에 가장 효율적인 제품입니다. 많은 멤브레인 산기관 제조사들이 선호하는 모델로써 장기적인 운전에 가장 안정적이고 에너지 효율이 높은 제품입니다. AFD350- 12인치 디스크형 산기관은 단일 공기공급 오리피스로 디자인된 디스크형 산기관중에서 멤브레인을 통하여 균일하게 공기를 효율적으로 처리수에 안정적으로 분산시킬 수 있는 가장 큰 직경으로 추천되며, 공기공급관의 설치 수량이 9인치 디스크형 산기관에 비하여 적게 소요되어 경제 적이라 할 수 있으며, 설치 시 작업 공수가 9인치 디스크형 산기관에 비하여 적게 소요되어 시공비를 절약할 수 있는 제품입니다.

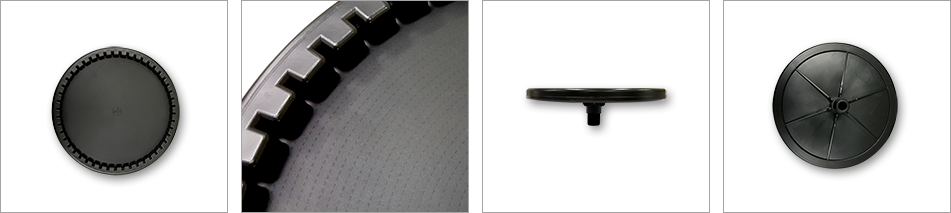

Model : ECD270

ECD270 일체형 디스크 산기관은 9인치 멤브레인과 P.P 디스크 산기관 몸체가 일체형으로 사출 제작된 제품으로, 공기 압력에 의하여 멤브레인이 이를 지지하는 디스크 산기관 베이스와 너트로부터 이탈되는 현상이 전혀 발생하지 않으며, 조립구조에서는 품질관리 문제로 인하여 많이 발생되는 공기의 누수 현상이 전혀 없는 멤브레인과 산기관 몸체가 일체형으로 디자인된 제품입니다.

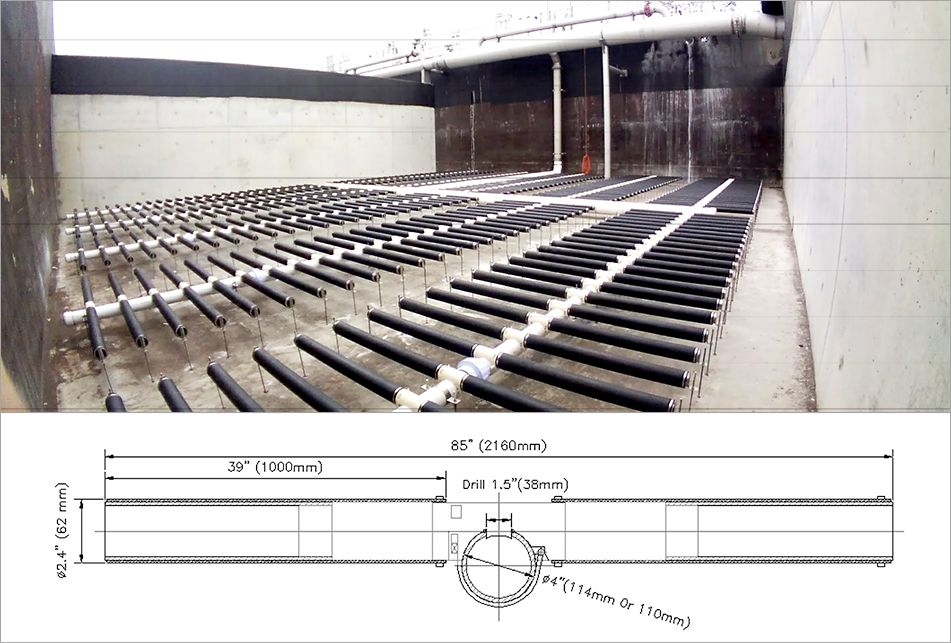

어댑터형 튜브 산기관 (Adapter Type Tube Diffusers)

인하글로텍의 튜브 디퓨저 및 고급 멤브레인 재질은 화학 물질 및 오염 물질에 대한 탁월한 내성을 제공하며, 수용 가능한 수두 손실과 함께 가장 높은 산소 전달을 제공합니다.모델명은 AFT-Nxxxxx로 표기되며,3/4"NPT Nipple로 공기공급관에 조립이 가능하도록 디자인된 튜브 산기관으로 튜브의 직경이 62mm(2") 또는 92mm(3")로 제작됩니다.



* 치수(Size) : 직경(Diameter) -65mm, 95mm 길이(Length) 500mm, 750mm, 1,000mm










산기관 액세서리 (Diffusers Accessories)

인하글로텍에서 제공하는 디스크형 산기관은 유연성을 염두에 두고 제작되었습니다. 저렴하게 보편적으로 쓰이는 그로멧 커넥터를 이용해 산기관을 파이프에 연결하거나, 독창적인 에어플렉스 퀵커넥트 새들을 이용해도 됩니다. 두 방법 모두, 15 PSIG 기압의 운전 조건에서 200파운드(약 90kg)의 배출압에도 샘 없이 작동합니다. 본 새들은 외부 반경이 114.3m인 4" Sch 40 PVC 파이프나 Sch 10 스테인리스 파이프에 부착될 수 있도록 고안되었습니다. 110mm, 108mm OD 파이프에 탑재 시 필요한 특수 어답터가 있습니다.이 새들은 9인치, 12인치 디스크를 같은 위치에 부착할 수 있게 합니다. 눈 깜작 할 사이에 파이프에 연결한 후 90도 회전만 하면 되므로, 디스크 포기기 설치에 필요한 인건비를 줄일 수 있습니다. 봉합용 접착제가 새들 속에 마련되어 있어서 누수방지가 확실합니다. 이러한 접합의 또 다른 장점으로는, 파이프에서 산기관을 꺼내지 않고도 멤브레인 제거가 가능하다는 점입니다. 이 방법은 유속이 있는 산화구의 대형 디스크 산화기에도 안심하고 사용할 수 있습니다.



a01.png Model : PVC Grommet
디스크산기관 및 조대기포산기관인 AFD270, AFD350, AFC75, ReliaBall 등을 공기공급배관 (외경 90mm~165mm)에 경제적이며 용이하게 설치할 수 있도록 디자인된 산기관 연결구입니다.
a02.png Model : Quick Connect Saddle
Quick Connect Saddle 은 디스크형 산기관인 AFD-270, AFD350과 Air Carrier 산기관을 외경 89mm, 90mm,110mm, 114.3mm 등의 스테인레스 파이프 또는 PVC파이프에  설치시 용이하도록 설계, 제작된 산기관 조립용새들로써 산기관의 현장 조립성이 좋으며 산기관의 견고한 조립이 가능합니다. 그리고 추후 처리장 개선시 산기관의 모델 교체 및산기관 추가 설치등에 적합한 제품입니다.

Model : PVC Union Joint

PVC Union Joint 는 배관과  배관의 연결에 사용되는 배관 연결구로써 연결부의 완벽한 기밀을 유지할 수 있으며,배관의 연결을 간편하게 연결할 수 있도록 디자인됨 제품입니다. 특별히 배관의 회전을 방지할 수 있도록 하는 기능이 있으며, 공기공급배관의 끝단에 캡으로써 마무리할 수 있는 기능도 갗추고 있습니다.

a04.png Model : PVC Flexible Pipe Joint
PVC 플렉시블 파이프 조인트는 배관과 배관을 서로 연결할 때 사용되는 배관연결구로써, 파이프 중심이 어긋난 경우 또는 온도변화에 의한 배관의 수축 및 팽창에 대응할 수 있는 배관 연결구 입니다.










멤브레인 (Membranes)

EPDM 멤브레인 - 합성고무 재질의 EPDM 멤브레인으로써 다년간의 현장 설치 경험을 바탕으로 하.폐수 처리수 중에서 사용시 가장 긴 수명과 물성치의 변화를 최소화되도록 자체 배합에 따라 특별한 관리를 통하여 제작되었으며, 미세기포 생성에 가장 적합

하도록 디자인 되었습니다.


PTFE Coating EPDM 멤브레인 - EPDM 멤브레인 표면에 PTFE를 코팅한 제품으로 EPDM 멤브레인의 장점인 수중에서의 물성을 유지시키주며, 처리수에 포함된 많은 유기물, 무기물들이 멤브레인 표면에 부착되어 멤브레인의 효율을 떨어뜨리는 현상을 현저히 줄여주며, 멤브레인의 수명을 2배 이상 유지되도록 하여줌으로써 처리장의 안정적인 운영과 에너지 소비를 줄여줘 경제적 이익을 제공하도록 제작되었습니다.

ANTI STATIC EPDM 멤브레인 - ANTI STATIC EPDM 멤브레인은 멤브레인 표면에 대한 기포의 극성 인력을제거함으로써 매우 미세한 기포 크기를 생성합니다. 또한 장기간 사용시 오염에 도움을 줄 수 있습니다. m03.png

SILICONE - 실리콘 멤브레인은 고온 내구성을 제공합니다. 다른 제품과 다른 내 화학성을 지니고 있으며, 유기성폐기물에 대한

뛰어난 내구성이 특징입니다.

fEPDM - 제품 바깥 표면까지 EPDM 멤브레인으로 감싸 전체 외부 표면 영역이 보호되도록 제작 되었습니다. m05.png
