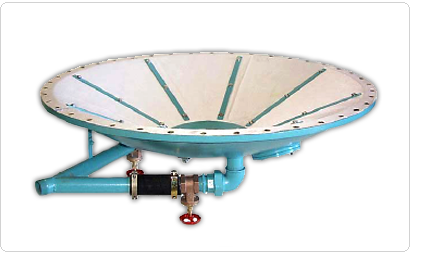

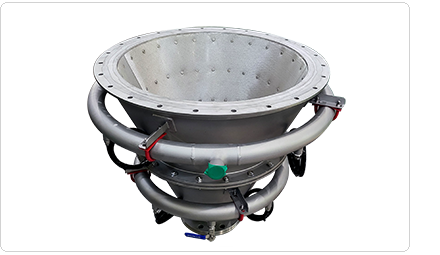

FLUIDIZING BED
|
|
FLUIDIZING BED는 재료에 충분한 공기를 주입함으로써 흐름성을 원활히 하여 Silo내의 원재료가 지속공급 가능하게 하며, Caking Bridge 발생현상을 Fluidizing의 에어쿠션에 의해 최대한 억제할 수 있습니다.
압축된 공기는 에어공급파이프(호스)를 통해 Fluidizer에 공급되어 전체 표면으로 분산됩니다. Fluidizer를 통과한 공기는 제습화, 원자화 되어 Silo내의 원재료를 통해 올라가게 됩니다. 효과적으로는 재료들을 유동화하여 입자간 부착력을 최소화함으로써 흐름성을 향상시킬 수 있습니다. |
제품구조 및 제원
| MODEL | dL | ØD1 | ØDA | ØLK1 | H | OVERALL SIZE | WEIGHT(kg) |
| iFB-800 | 250A | 796 | 926 | 876 | 320 | 1000 X 1000 X 350 | 65 |
| iFB-960 | 250A | 952 | 1085 | 1036 | 395 | 1200 X 1200 X 450 | 84 |
| iFB-1268 | 300A | 1268 | 1404 | 1354 | 553 | 1450 X 1450 X 600 | 125 |
| iFB-1585 | 300A | 1593 | 1721 | 1671 | 518 | 1770 X 1770 X 550 | 185 |
| iFB-1903 | 300A | 1912 | 2109 | 2029 | 610 | 2150 X 2150 X 650 | 360 |
| iFB-2220 | 800A | 2230 | 2426 | 2346 | 520 | 2480 X 2480 X 560 | 460 |
FEBRICATION
|

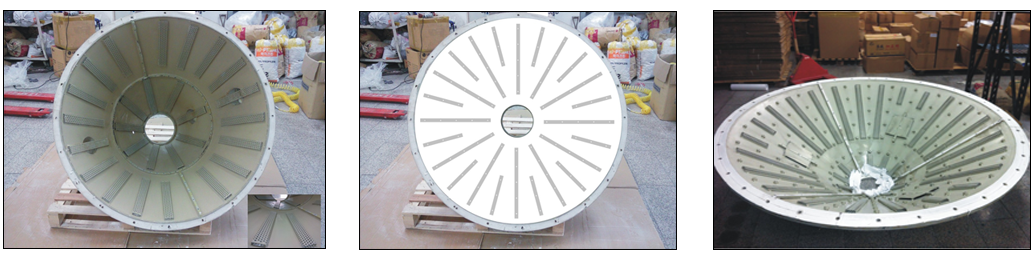

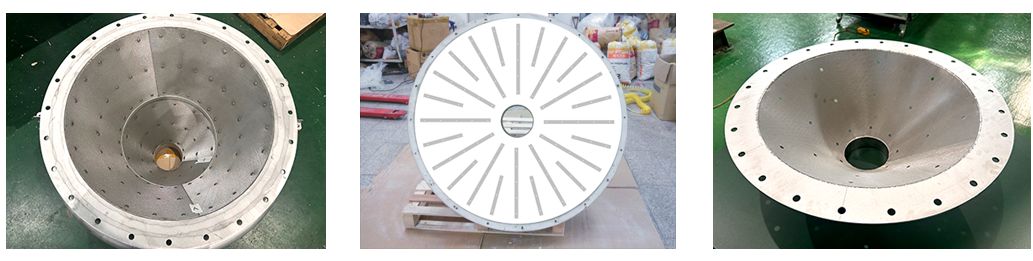

Fluidizing Bed는 금속으로 용접된 Cone 모양의 내족에 인공섬유(수지)를 적층구조로 제작합니다. Silo의 배출구와 연결되는 Uper-Flange가 있으며 하부 배출구와 연결되는 Lower-Flange가 있습니다. 하부 안쪽에는 인공 섬유가 들어가는 위쪽 부분에 나사형 소켓을 부착하여 에어공급 파이프(호스)와 연결합니다.
|
|
Max. 300kPa |
|
Max. 130°C (Normal Fluidizing Felt) Max. 200°C (내열형 Fluidizing Felt)
|
|
Silo 직경에 맞는 Fluidizing Bed를 선정하려면 Silo 외경의 최소 1/3 크기 이상으로 합니다. |
|
공기조절 밸브 기기는 Solenoid Valve에 의해 제어되는 개폐식 자동밸브와 공기량 및 압력을 조절하는 수동 Regulator로 구성되어 있습니다. |
