title_big.jpgTURBO BLOWER




title_small.jpg터보 블로워란?


터보블로워 (TURBO BLOWER)는 압축공기를 생산하는 시스템으로, 인버터의 주파수 변환을 통해 구동되는
영구자석형 모터에 직결된 원심단단 터보형으로 공기베어링 (OIL LESS AIR BEARING), 임펠러 (IMPELLER)
고속 모터 (HIGH SPEED MOTOR), 인버터 (INVERTER), 제어기 (CONTROLLER), 냉각시스템 (COOLING
SYSTEM)의기술이 집약 적용 된 제품입니다.

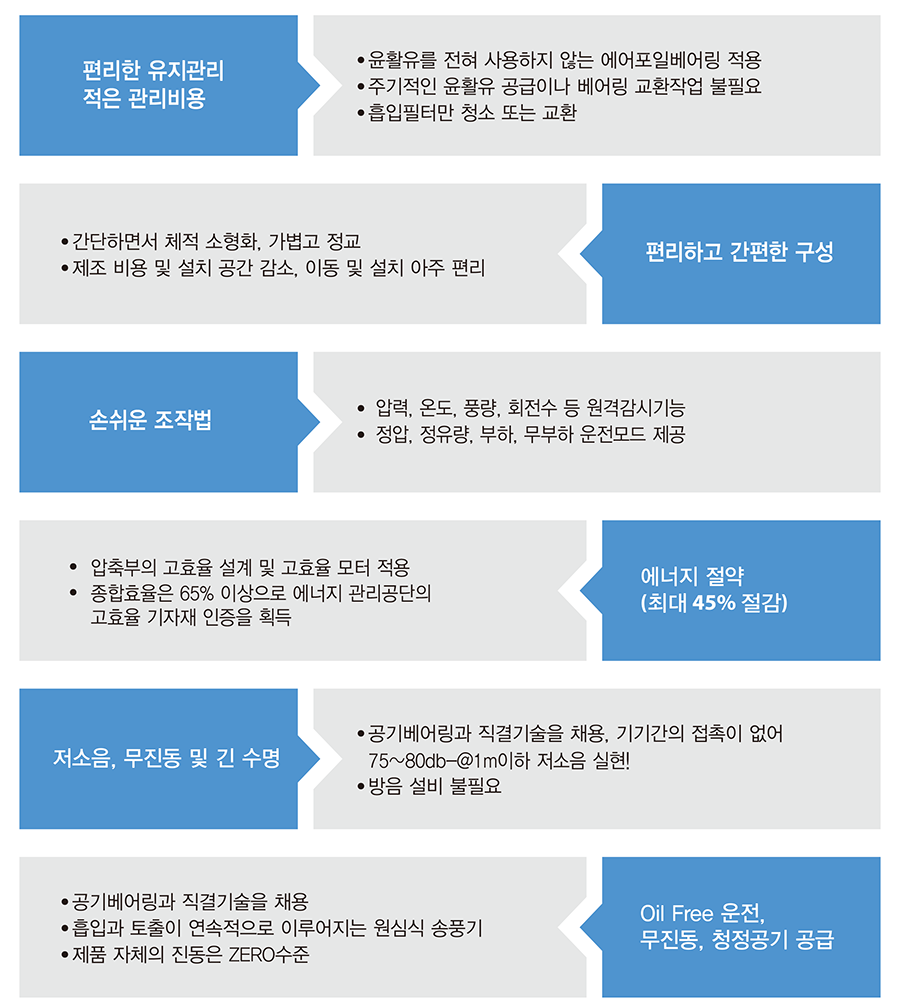

title_small.jpg제품 특성




- 기존 제품대비 20~40% 에너지 절감
- 압축부의 고속운전 고효율 설계 및 모터적용
- 직결방식으로 기계손실 최소화
- 흡입과 토출이 연속적으로 이루어지는 원심식 송풍기
- 무진동 저소음으로 방음설치 불필요







- 간단하면서 체적 소형화, 경량 검팩트
- 제조비용 및 설치 공간 감소
- 이동과 설치가 용이하며 빠르고 쉬운 교체
- 공기베어링과 직결기술 적용으로 75~80db
   이하 저소음 실현









- 윤활유를 전혀 사용하지 않는 에어포일베어링 적용
- 주기적인 윤활유 공급이나 베어링 교환 작업이 불필요
- 흡입필터만 청소 또는 교환
- 제품자체의 진동은 ZERO 수준(별도의 기초공사 및
   앙카작업 불필요)
- 압력, 온도, 풍량, 회전수 등 원격감시 가능
- 정압, 정유량, 부하, 무부하 운전모드 제공

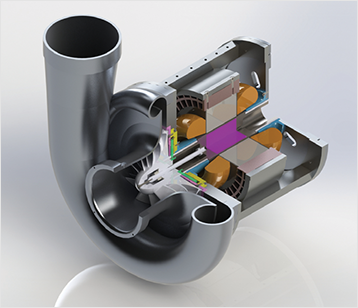

title_small.jpg제품 구조

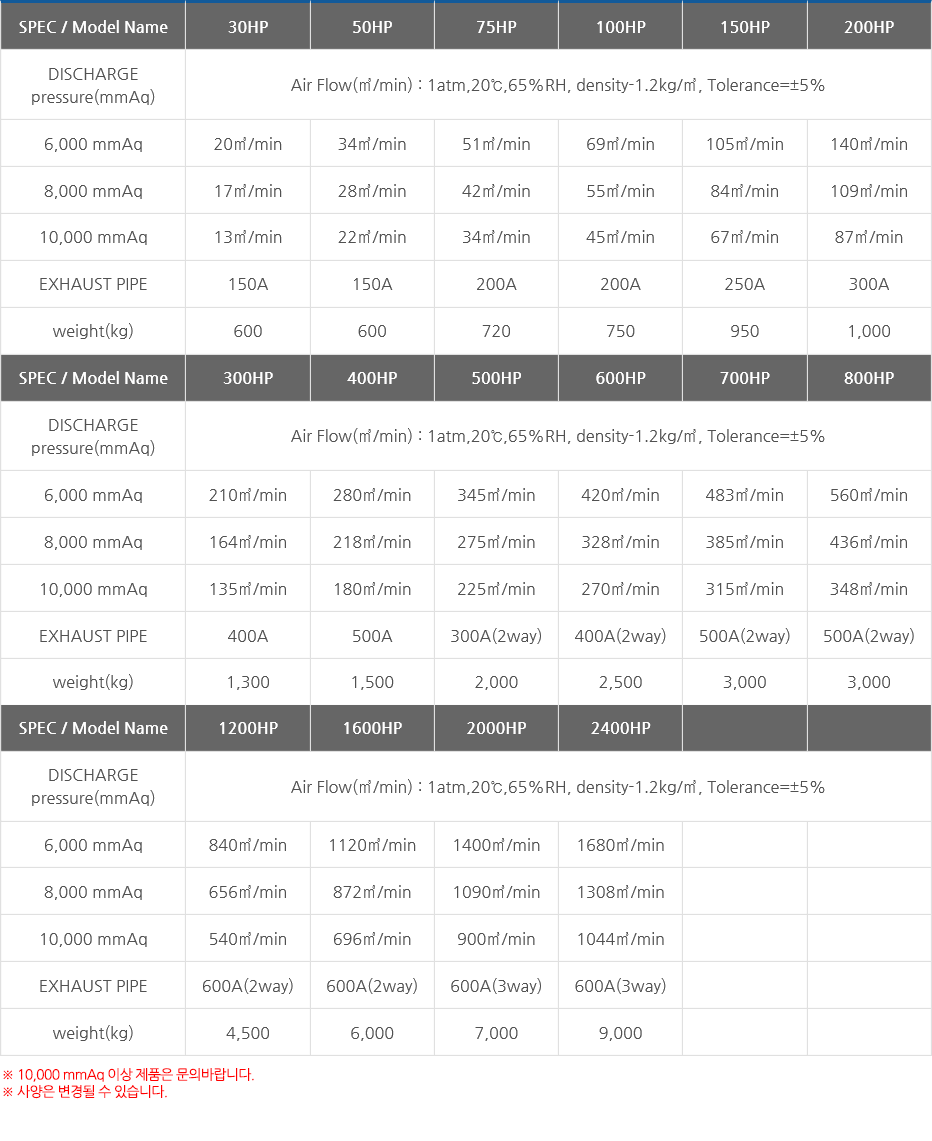

title_small.jpgPERFORMANCE TABLE






title_small.jpgCORE TECHNOLOGY


Air foil bearing을 적용한 100% Oilless 시스템



고속으로 회전하는 샤프트 주변공기가 쐐기효과에 의해 압축된 힘을 이용하여 회전체의 하중을 지지하는 비접촉식
베어링이며, 100% 무급유 비접촉 방식으로 회전기계에 윤활오일을 사용하지 않음과 동시에 매우 간단한 시스템
구조로 오작동이 없고 유지보수가 편리합니다. 또한 동력손실이 없고, 진동과 소음이 없는 친환경 에어베어링으로
안정적이고 긴 내구수명을 제공합니다.






고효율 고속 영구자석 모터 (PM)



인하글로텍의 PM모터는 고속회전에 최적화된 설계로 고주파 손실을 최소화하며 98%의 고효율을 제공합니다.
  ▷ 직결 구동으로 동력 전달 손실이 없음
  ▷ 영구자석으로 전 영역에 걸쳐 높은 효율 유지
  ▷ 인버터 주파수 변환을 통해 최고 60,000RPM으로 회전
  ▷ 용량에 비해 크기가 작은 방열구조




고품질의 터보 임펠러



최첨단 항공공학의 기술로 설계하여 신뢰도 높은 고품질의 성능을 보장합니다.
  ▷ 고강도 열처리 알루미늄 AL7075재질 채용
  ▷ 5축 가공을 통한 정밀도 및 내구성 향상
  ▷ 경량, 최소한의 전력을 소모
  ▷ 마모로 인한 효율저하가 없음




고효율 인버터



최첨단 에너지 절감 기술의 인버터로 고객의 에너지 비용 절감과 이익 극대화를 추구합니다.
  ▷ 전자동 최적화 운전으로 에너지 절감
  ▷ 전자노이즈를 억제하여 불쾌한 소음을 제거
  ▷ 직류 리액터 내장으로 전원고주파 제거
  ▷ 급격한 부하변동에도 안전하고 신속한 반응
  ▷ 1% 미만의 Starting Current로 시설비 절감


공냉식 냉각시스템



별도의 냉각수 순환시스템이 필요없는 완벽한 공냉시스템
  ▷ 흡입되는 공기로 모터와 전기 부품을 자체냉각










사용자 친화적인 GUI 제어시스템과 장비보호 시스템



누구나 쉽게 사용 가능하도록 디자인된 그래픽 유저 인터페이스 단말과 시스템 보호를 위한 감지시스템
  ▷ 정밀한 운전과 부드러운 기동
  ▷ 다양한 운전모드 및 통신 프로토콜 지원
  ▷ 블로워 운전시 발생할 수 있는 서지 현상에 대해 내장된 제어프로그램이 자동으로 감지후 차단






고품질 에어필터



교체 품목 및 절차가 간단하여 고객의 편의성을 극대화합니다.
  ▷ 간단한 유지보수 품목으로 비용 뿐만 아니라, 시간을 최소화하여 효율적인 관리가 가능하게 합니다.
  ▷ 고성능 이중화 필터 채용으로 손쉬운 교체 가능









title_small.jpgAPPLICATION

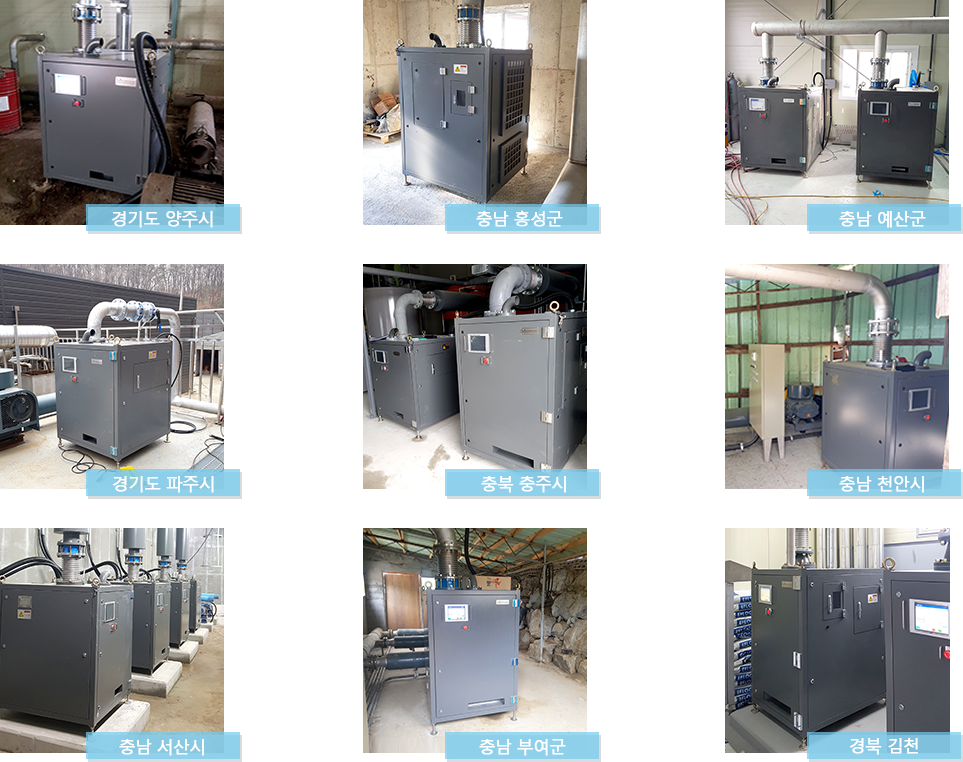

title_small.jpg제품 적용 사례
