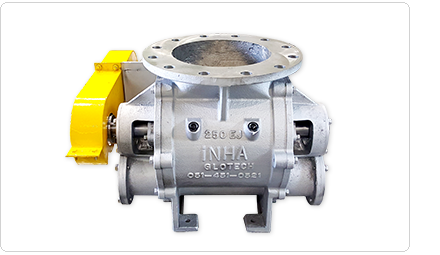

title_big.jpgROTARY VALVE-E




ROTARY VALVE-EJ는 분립체의 정량배출, 정량공급 및 공기수송 시에 주로 사용되며 무엇보다도 안정성. 견고성 및 기밀성이 중요하게 요구되는 기기입니다.



당사는 세계 최고의 B사 제품을 100% 국산화한 고압 기밀형으로 (Tefron Seal Guide Type) 공기이송에 최적화된 완벽한 성능의 기기를 제작하고 있습니다. (Clearance 0.2mm 이하로 제작)



로타리밸브의 사이즈 선정은 계산식으로 선정가능하며,
로타리밸브의 수송용량 및 회전수별 선정표 [클릭하세요] 에서도 쉽게 선정가능합니다.

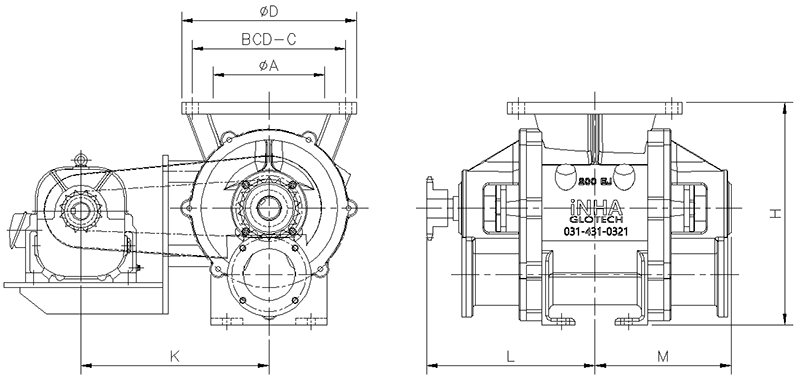

title_small.jpg제품사양






MODEL ØA (B.C.D)C ØD N-Ød H L M Drive Motor /hr(30rpm) WEIGHT
iRF-100EJ 100

175

210

8-19 260 215 175 0.2~0.4kw 1.0 60kg
iRF-150EJ 150

240

280

8-23 295 304 249 0.4~0.75kw 1.9 90kg
iRF-200EJ 200

290

330

12-23 355 352 281 0.75~1.5kw 5.4 130kg
iRF-250EJ 250 355 400 12-25 420 406 336 0.75~1.5kw 10.5 210kg
iRF-300EJ 300

400

445

16-25 450 425 355 1.5~2.2kw 18.0 300kg
iRF-350EJ 350 445 490 16-25 510 577 473 1.5kw
iRF-400EJ 400

510

560

16-25 560 685   2.2kw





title_big.jpgSANITARY ROTARY VALVE


SANITARY ROTARY VALVE는 Shutting Box의 한쪽 면이 Door구조로 되어 있어 분해 조립이 매우 용이합니다. 즉 Door의 Open 및 Blade와 Shaft를 서로 분리할 수 있어 청소 및 점검이 용이합니다.

부착성이 강한 분립체에 최적의 로타리 밸브로 제품의 조건에 따라 Rotor의 형상을 선택할 수 있습니다. 세밀한 가공과 정밀한 조립으로 기밀성이 우수하여 의약품 및 식품 등의 제조공정에 최적입니다.



로타리밸브의 사이즈 선정은 계산식으로 선정가능하며,

로타리밸브의 수송용량 및 회전수별 선정표 [클릭하세요] 에서도 쉽게 선정가능합니다.

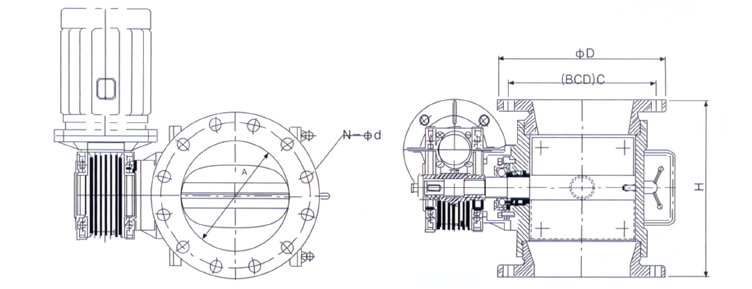

title_small.jpg제품사양




MODEL ØA (B.C.D)C ØD N-Ød H m²/hr(30rpm) Drive Motor
iRFS-100 100

175

210

8-19 260 1.5 0.2kw
iRFS-150 150

240

280

8-23 295 4.5 0.4kw
iRFS-200 200

290

330

12-23 355 10.6 0.75kw
iRFS-250 250 355 400 12-25 420 19.5 0.75~1.5kw
iRFS-300 300 400 445 16-25 450 38.7 1.5kw





title_big.jpgROTARY VALVE 용량산출 계산식

w = 60/1000 X α X q X N

p = BULK DENSITY

α = 효율 : 7% 적용

q = ROTOR 1회전 당 배출량(L/REV)

N = 회전수(RPM) : 30RPM 적용

n = 날개수 8EA

w = 이송량(TON/HR)




D = 209.7mm

L = 209.4mm

T = 9t

d = 50mm
