title_big.jpgTABLE FEEDER

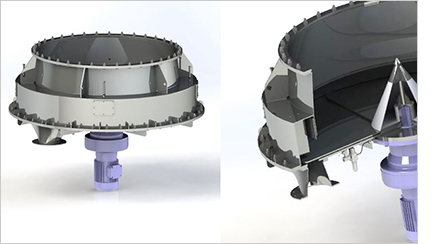

TABLE FEEDER는 Hopper나 Silo 등의 분립체를 저장 배출할 때 발생되는 브릿지, 랫트홀 등 Trouble 현상을 Mass Flow 방식으로 해소하며 Powder의 배출을 정량적, 연속정량 공급이 가능한 기기입니다. 저반위를 평탄한 날개가 회전하면서 분립체를 원동 외주부로 옮겨지고 외주부의 분립체는 외주약근에 의해 배출구로 움직여 배출됩니다.



특징으로는, ① 브릿지 방지 및 입도분리, 파손없이 안정적으로 배출가능 ② 잔량이 거의 남지 않아 원료손실을 최소화 ③ Mass Flow로 안정된 정량공급 가능 ④ 분체, 입체, 괴상에 폭넓게 적용가능 ⑤ 저속운전되므로 맥동이 없는 높은 공급정도 ⑥ 유지보수 용이 ⑦ 기존의 어떠한 Silo에도 절단 개조 후 취부가 가능 ⑧ Silo의 안식각을 줄여 Silo 높이를 최소화하여 경제적입니다.

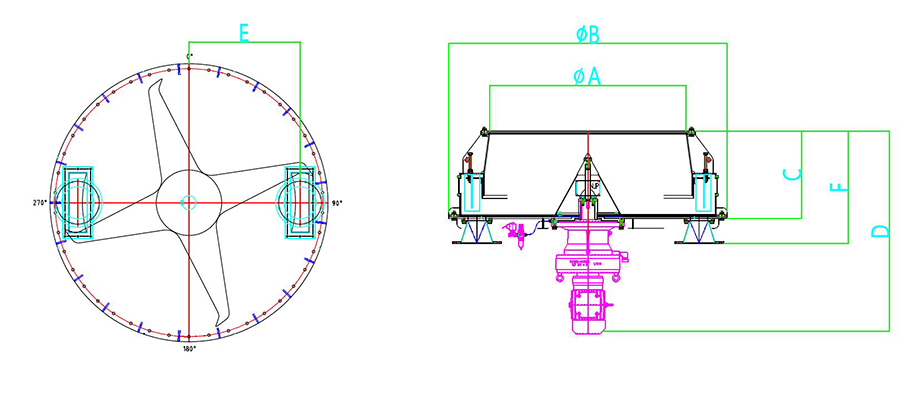

title_small.jpg제품구조 및 제원


항목 CF-200 CF-300 CF-500 CF-700 CF-1000 CF-1200 CF-1400 CF-1600 CF-1800 CF-2000 CF-2400
A 200 300 500 700 1000 1200 1400 1600 1800 2000 2400
B 330 492 766 1076 1461 1626 1876 2180 2430 2680 3180
C 150 185 240 310 370 430 510 515 560 580

654

D 315 563 659 787 941 1074 1229 1261 1402 1484 1646
E 130 205 296 415 578 680 790 910 1015 1130

1356

F 200 265 320 390 450 510 610 615 660 680 745





title_small.jpg제품사양

항목 CF-200 CF-300 CF-500 CF-700 CF-1000 CF-1200 CF-1400 CF-1600 CF-1800 CF-2000 CF-2400

최대용량

(m²/h)

60Hz 0.150 0.46 1.1 5.9 12 16 22 24 32 36 48

최소용량

(m²/h)

60Hz 0.06 0.26 0.62 2.3 3.9 4.8 6.4 7.1 8.2 10 13

소요동력

KW 0.04 0.2 0.4 0.75 1.5 2.2 3.7 3.7 5.5 7.5 7.5

회전속도

(rpm)

60Hz 9.7 8.4 7.6 6.4 5.5 5.1 4.3 3.7 3.4 3.1 2.5

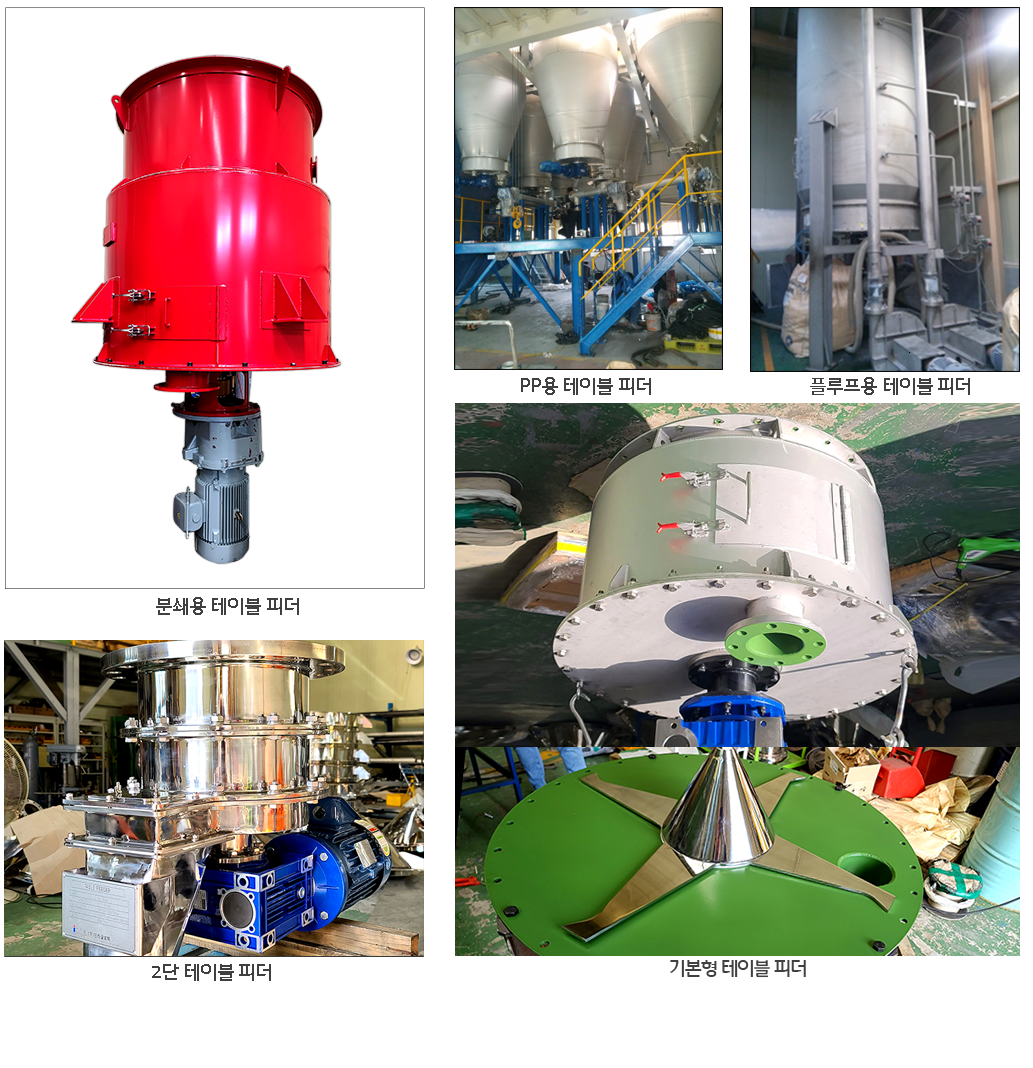

title_small.jpgAPPLICATION
