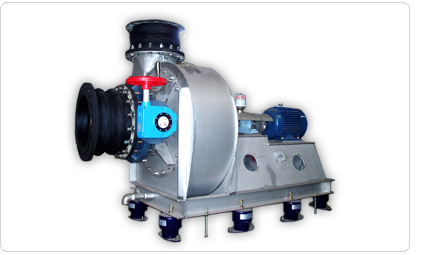

ONE STAGE TURBO FAN BLOWER
터보팬 블로워는 2극 전동기에 직결 또는 벨트로 동력전달하는 기기로 연소용 BOILER의 강제 송풍용, 유리건조 및 세척용, 터널작업용, 집진용, 공기이송용 등으로 사용됩니다.
특징으로는 ① 풍량(5~350m²/min), 풍압(300~2000mmAq)에 적합합니다. ② 효율이 높고 고속회전이 가능하며 내구성이 크고 운전 및 보수가 용이합니다. ③ 고압의 유속발생이 가능하고 다양한 사용조건에서도 효율이 높아 내구성이 좋습니다. |

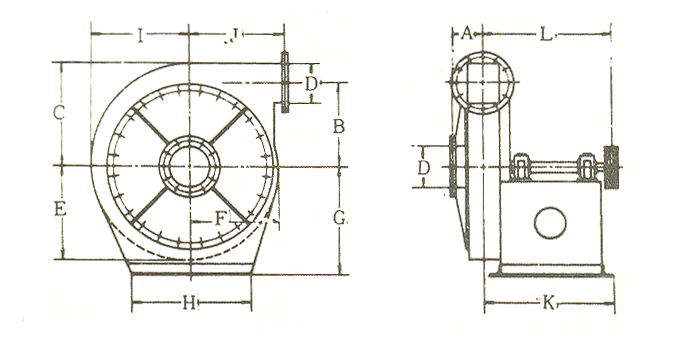

제품구조 및 규격
UNIT : mm |
SIZE ( iTB-D-kw) |
A |
B |
C |
E |
F |
G |
H |
I |
J |
K |
L |
iTB-100-2.2 | 90 | 310 | 370 | 330 | 300 | 420 | 450 | 350 | 340 | 360 | 400 |
iTB-100-3.7 | 90 | 350 | 405 | 369 | 351 | 450 | 500 | 387 | 360 | 380 | 430 |
iTB-100-7.5 | 90 | 470 | 525 | 497 | 483 | 570 | 550 | 511 | 480 | 440 | 470 |
iTB-150-3.7 | 100 | 320 | 400 | 340 | 310 | 440 | 500 | 370 | 320 | 400 | 440 |
iTB-150-7.5 | 100 | 380 | 460 | 412 | 388 | 510 | 550 | 436 | 400 | 440 | 470 |
iTB-150-15 | 100 | 490 | 570 | 534 | 516 | 620 | 600 | 552 | 520 | 450 | 480 |
iTB-200-5.5 | 130 | 330 | 440 | 340 | 290 | 490 | 500 | 390 | 300 | 510 | 550 |
iTB-200-11 | 130 | 370 | 475 | 403 | 367 | 530 | 550 | 439 | 380 | 540 | 580 |
iTB-200-22 | 130 | 450 | 555 | 503 | 477 | 610 | 650 | 529 | 480 | 540 | 580 |
iTB-250-11 | 170 | 360 | 490 | 386 | 334 | 550 | 550 | 438 | 360 | 580 | 620 |
iTB-250-15 | 170 | 380 | 510 | 414 | 366 | 570 | 600 | 462 | 400 | 600 | 640 |
iTB-250-22 | 170 | 400 | 530 | 445 | 400 | 590 | 650 | 488 | 480 | 630 | 670 |
iTB-250-37 | 170 | 440 | 510 | 506 | 474 | 630 | 700 | 538 | 520 | 650 | 690 |
iTB-300-15 | 170 | 370 | 530 | 410 | 350 | 580 | 650 | 470 | 400 | 680 | 730 |
iTB-300-30 | 170 | 410 | 565 | 465 | 415 | 630 | 750 | 515 | 500 | 700 | 750 |
iTB-300-45 | 170 | 450 | 605 | 525 | 485 | 670 | 800 | 565 | 560 | 730 | 780 |
iTB-300-55 | 170 | 470 | 625 | 551 | 513 | 690 | 800 | 587 | 600 | 760 | 810 |
iTB-350-30 | 200 | 410 | 590 | 462 | 398 | 660 | 750 | 526 | 540 | 700 | 750 |
iTB-350-37 | 200 | 420 | 600 | 480 | 420 | 670 | 750 | 540 | 560 | 730 | 780 |
iTB-350-55 | 220 | 440 | 620 | 520 | 470 | 690 | 800 | 570 | 600 | 790 | 840 |
iTB-350-75 | 200 | 460 | 640 | 552 | 508 | 710 | 850 | 596 | 640 | 840 | 900 |
iTB-400-37 | 200 | 400 | 605 | 480 | 410 | 670 | 750 | 540 | 580 | 780 | 840 |
iTB-400-55 | 200 | 440 | 645 | 525 | 465 | 710 | 800 | 585 | 620 | 810 | 860 |
iTB-400-75 | 200 | 440 | 645 | 541 | 489 | 710 | 850 | 593 | 650 | 840 | 900 |

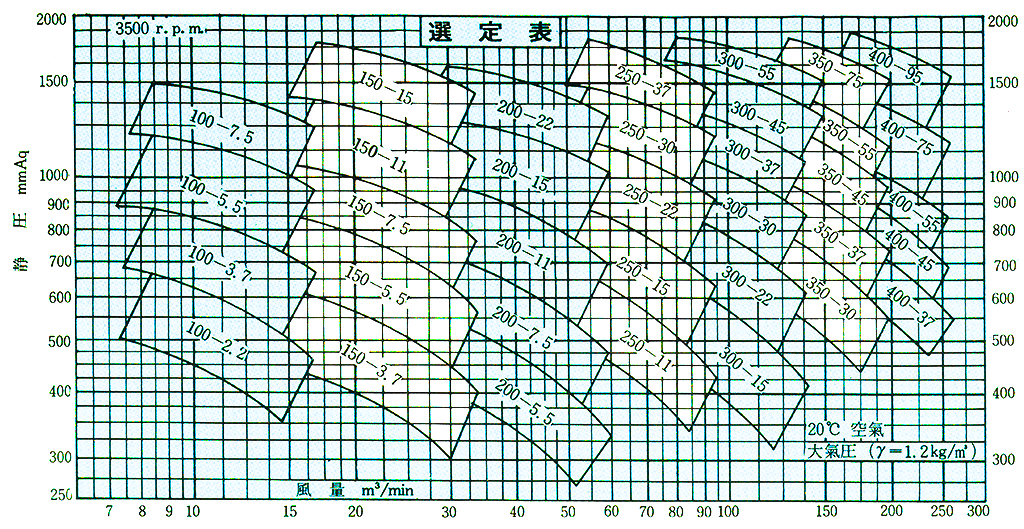

사양 선정표 (SPECIFICATIONS SELECTION TABLE)

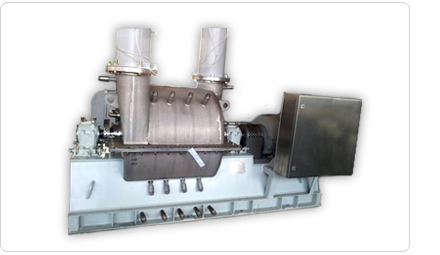

MULTI STAGE TURBO FAN BLOWER
다단 터보팬 블로워는 풍량 350m³/min 이하, 중압(800~6500mmAq)에 적합하며 공해처리 및 환기, 건조기기용 그리고 공기수송 등에 사용됩니다.
특징으로는 고성능, 고효율, 저소음, 저진동이며 기계적으로 안정화되었습니다. |

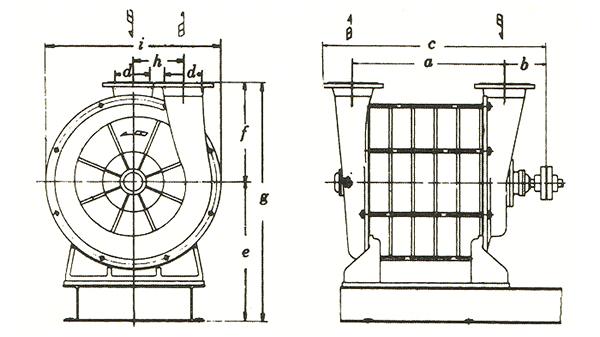

제품구조 및 규격
|
|
150 |
200 |
||||||||||
II |
III |
IV |
V |
VI |
VII |
II |
III |
IV |
V |
VI |
VII |
|
a | 305 | 420 | 535 | 650 | 765 | 880 | 345 | 465 | 585 | 705 | 825 | 945 |
b | 245 | 245 | 245 | 245 | 255 | 255 | 230 | 230 | 230 | 230 | 240 | 240 |
c | 690 | 805 | 920 | 1035 | 1160 | 1275 | 740 | 860 | 980 | 1100 | 1230 | 1350 |
|
250 |
300 |
350 |
|||||||||||
II |
III |
IV |
V |
VI |
II |
III |
IV |
V |
VI |
II |
III |
IV |
V |
|
a | 455 | 620 | 785 | 950 | 1115 | 510 | 680 | 850 | 1020 | 1190 | 576 | 776 | 976 | 1176 |
b | 280 | 290 | 290 | 300 | 300 | 250 | 260 | 270 | 270 | 270 | 506 | 506 | 506 | 506 |
c | 935 | 1110 | 1275 | 1450 | 1615 | 982 | 1162 | 1342 | 1512 | 1682 | 1327 | 1527 | 1727 | 1927 |

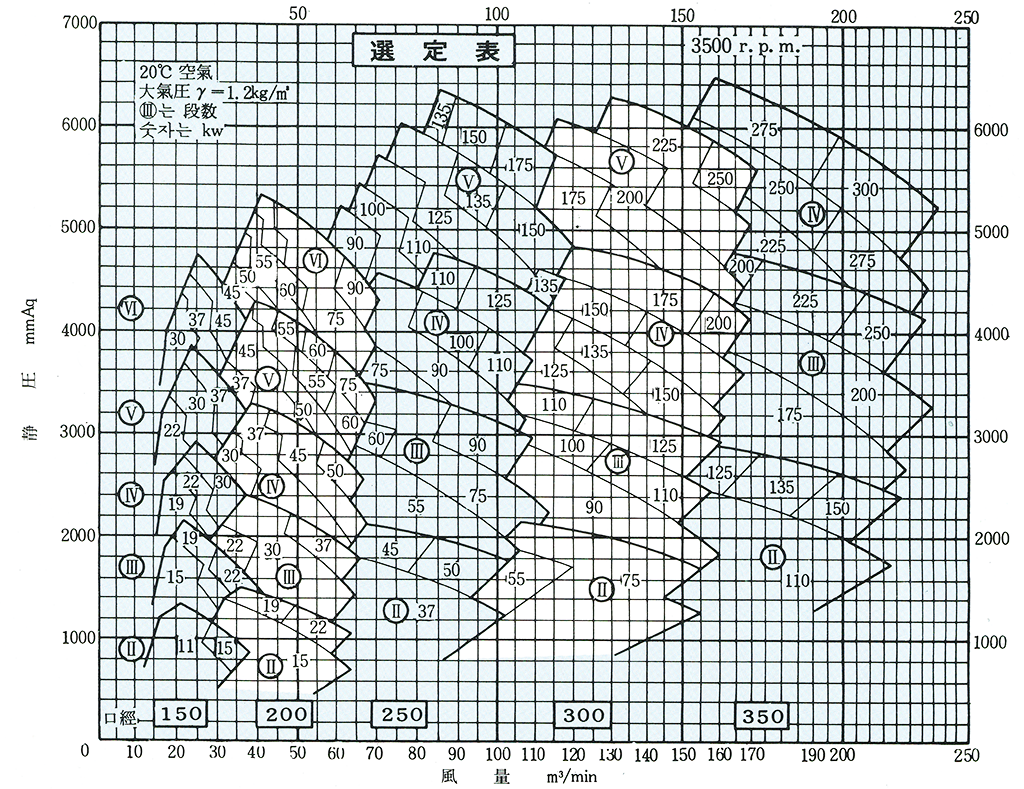

사양 선정표 (SPECIFICATIONS SELECTION TABLE)

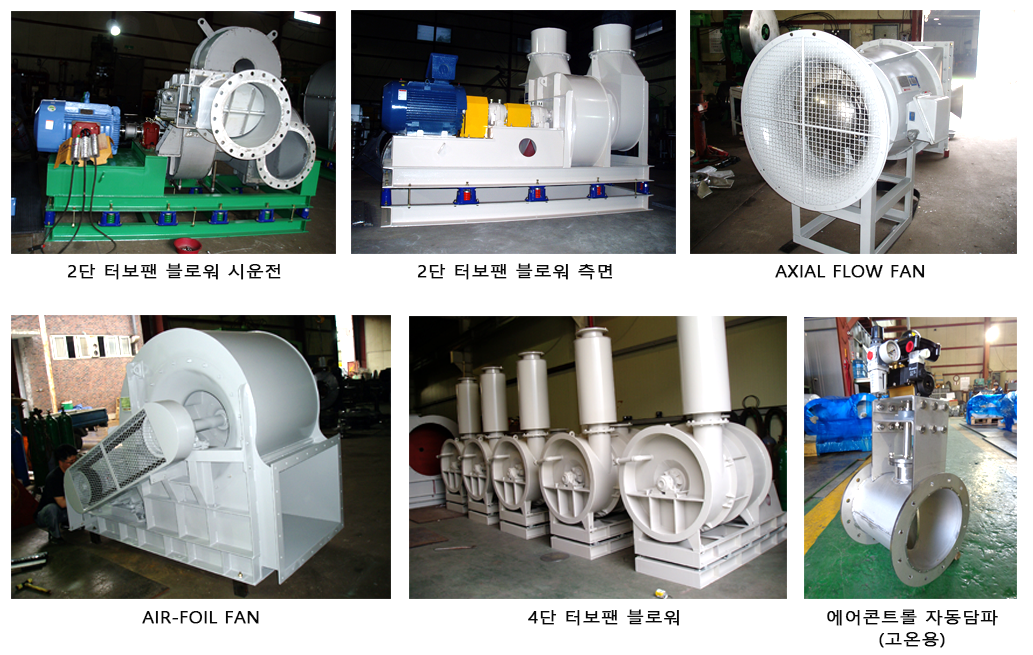

기타 특수 블로워
