title_big.jpgPNEUMATIC KNIFE GATE VALVE


PNEUMATIC KNIFE GATE VALVE는 일반적으로 공압식 실린더가 장착되고 위치제어를 위해 포지셔너를 장착하여 사용할 수 있습니다. 실린더와 함께 장착되는 것으로는 솔레노이드 밸브, 리미트 스위치 또는 근접스위치 그리고 에어유니트가 있으며 방폭/방수/방진등급에 따라 차별화 되는 다양한 부속품들이 장착될 수 있습니다.



이외에도 정수장, 하수처리장과 같은 수처리 분야에 이상적으로 설치가 가능하며 긴급상황시 수동으로 사용할 수 있도록 보조 핸들 장착이 가능합니다.

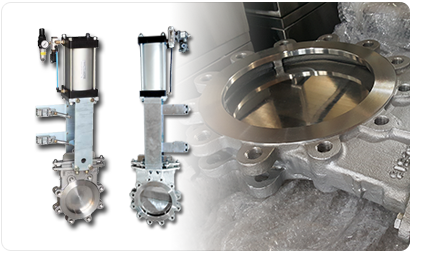

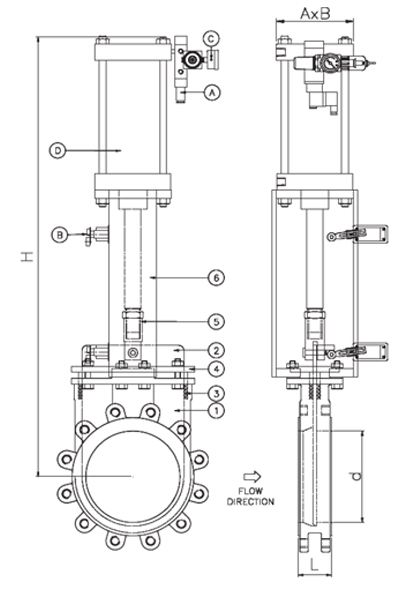

a2.jpg제품구조 및 재질






NO PART NAME MATERIAL
1 BODY SCS13 etc.
2 DISC SCS13 etc.
3 PACKING PTFE etc.
4 GLAND SCS13 etc.
5 COUPLING S45C etc.
6 BRACKET SS400 etc.
A SOLENOID VALVE OPTION
B LIMIT SWITCH OPTION
C AIR UNIT OPTION
D ACTUATOR ALUMINUM

OPTION :

1. SOLENOID V/V

2. LIMIT SWITCH

3. PROXIMITY SENSOR

4. AIR UNIT

5. SPRING RETURN ACTUATOR

6. TEFLON SEAT



manufacturing range.png



- JIS 10K, ANSI 150LB

- CAST STAINLESS STEEL

- CAST IRON



a2.jpg제품규격



demensions.png  UNIT : mm
SIZE MODEL NAME d L H ㅁA X B WEIGHT(KG)
50A 2" HKS-63-50 51 48 570 83 X 83 11
65A 2.1/2" HKS-80-65 64 51 600 102 X 102 15
80A 3" HKS-80-80 76 51 640 102 X 102 17
100A 4" HKS-100-100 102 51 690 116 X 116 22
125A 5" HKS-100-125 127 57 720 116 X 116 26
150A 6" HKS-125-150 152 57 830 145 X 145 42
200A 8" HKS-140-200 203 70 950 162 X 162 63
250A 10" HKS-160-250 254 70 1120 182 X 182 95
300A 12" HKS-180-300 305 76 1350 204 X 204 130
350A 14" HKS-200-350 337 76 1500 226 X 226 195
400A 16" HKS-250-400 387 89 2030 277 X 277 270



a2.jpg제품 디테일








title_big.jpgMANUAL KNIFE GATE VALVE


INTEGRAL SEAT KNIFE GATE VALVE는 애쉬, 펄프 및 제지, 발전설비, 석유화학 정제공정을 위한 작업에 적합하도록 제작됩니다. 러그타입 몸체와 RF타입의 디자인을 갖고 있으며 사용 가능한 시트로는 메탈, EPDM, 폴리아미드, 테프론, 실리콘 등의 탄성소재나 내마모성 소재가 가능합니다.



또 다른 특징으로는 요홈을 포함한 RF타입의 시트면을 갖고 있습니다. 이 요홈은 디스크가 쌓여있는 물질을 밀어내도록 하며 디스크의 이동방해(Clogging)를 억제합니다. (디스크가 열릴 때 유체가 이 요홈을 세척하게 됩니다.) 사용되는 작동기에는 핸들, 체인, 기어박스, 전동모터, 공압식 또는 유압식 실린더가 있습니다.

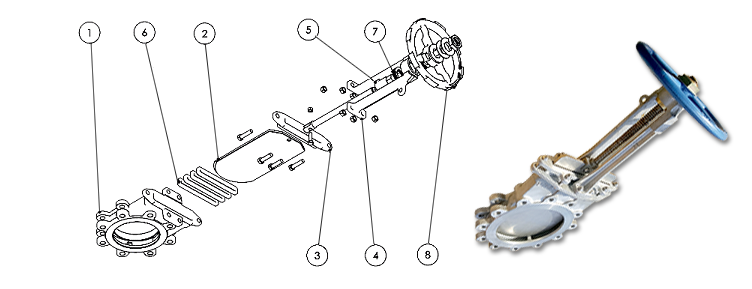

a2.jpg제품구조 및 재질






NO PART NAME NAME MATERIAL CODE(AST M) MATERIAL CODE (JIS)
1 BODY

STAINLESS STEEL 304 (A351-CF8)

STAINLESS STEEL 316 (A351-CF8M)

STAINLESS STEEL 316L (A351-CF3M)

SCS13

SCS14

SCS16

2 DISC

STAINLESS STEEL 304 (A240-304)

STAINLESS STEEL 316 (A240-316)

STAINLESS STEEL 316L (A240-316L)

SUS304

SUS316

SUS316L

3 PACKING GLAND

STAINLESS STEEL 304 (A351-CF8)

STAINLESS STEEL 316 (A351-CF8M)

SCS13

SCS14

4 YOKE STAINLESS STEEL 304 (A351-CF8) SCS13
5 SLEEVE BRONZE CASTING (C83600) BC6
6 PACKING LUBRICATED PTFE IMPREGNATED
PTFE FIBER BRAIDED
-
7 THRUST BEARING

2"~8" : 51107,

10"~12" : THRUST PLATE(BRONZE)

14"~24" : 51112

-
8 HAND WHEEL CAST IRON FC200

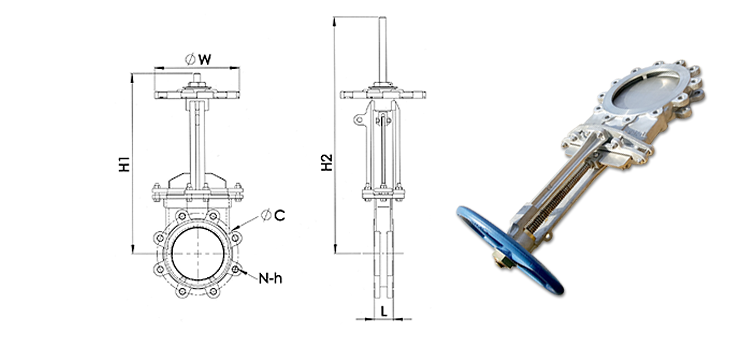

a2.jpg제품사양






SIZE

INCH

mm

ANSI 150 pci
L C N h H1 H2 W

2"

50

48 120.7 4 5/8" 310 380 200

1 1/2"

65

51 139.7 4 5/8" 370 455 200

3"

80

51 152.4 4 5/8" 380 480 200

4"

100

51 190.5 8 5/8" 410 535 200

5"

125

58 215.9 8 3/4" 470 620 200

6"

150

58 241.3 8 3/4" 520 695 250

8"

200

70 298.5 8 3/4" 625 850 300

10"

250

70 362 12 7/8" 775 1050 350

12"

300

76 431.8 12 7/8" 865 1190 350

14"

350

78 476.3 12 1" 975 1350 400

16"

400

90 539.8 16 1" 1120 1545 400

18"

450

90 578 16 1 1/8" 1205 1680 400

20"

500

114 635 20 1 1/8" 1330 1855 500

24"

600

114 749.3 20 1 1/4" 1525 2150 500



SIZE

INCH

mm

JIS 10K
L C N h H1 H2 W

2"

50

48 120 4 M16 310 380 200

1 1/2"

65

51 140 4 M16 370 455 200

3"

80

51 150 8 M16 380 480 200

4"

100

51 175 8 M16 410 535 200

5"

125

58 210 8 M20 470 620 200

6"

150

58 240 8 M20 520 695 250

8"

200

70 290 12 M20 625 850 300

10"

250

70 355 12 M22 775 1050 350

12"

300

76 400 16 M22 865 1190 350

14"

350

78 445 16 M22 975 1350 400

16"

400

90 510 16 M24 1120 1545 400

18"

450

90 565 20 M24 1205 1680 400

20"

500

114 620 20 M24 1330 1855 500

24"

600

114 730 24 M30 1525 2150 500
